這篇文章我們從螺旋板換熱器的設計角度出發，說一說在設計工作中需要注意的一些問題，比如有色金屬。通過公式我們可以得知，定距柱之間的間距是于螺旋板曲率半徑有關聯的，螺旋板曲率的半徑大一些，定距柱的間距就會小一些。由此可見，在設計定距柱的分段設置時，靠近螺旋板換熱器中心點的定距柱間距大，遠離螺旋板換熱器中心點的定距柱間距小，這樣設計可以大大減少定距柱焊接的工作量，并且可以有效的節約成本減少金屬的用量。

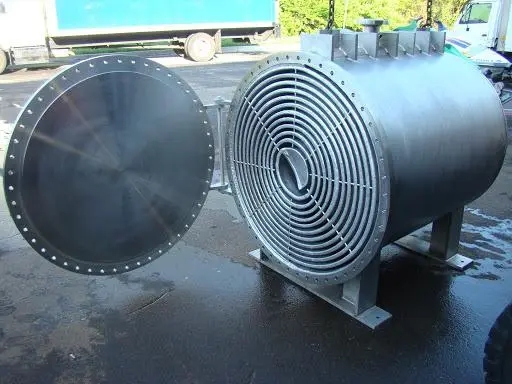

　　接下來我們再來看一下，可拆式螺旋板的設計工藝。可拆式螺旋板換熱器的平蓋，法蘭均設計為螺旋體卷制而成。換熱器會存在金屬回彈，定距柱長度誤差等問題的累積，螺旋體長軸半徑的偏差一般都會大于壓力容器殼體的偏差。由此我們在設計可拆式螺旋板換熱器設備的法蘭時，就要注重法蘭的密封面以及螺栓孔中心圓直徑的加大，避免已換熱器的外圈板或者半圓筒體觸碰干涉。可拆式螺旋板換熱器的平蓋需要和墊片進行緊密貼合的，而且還要求有一定的壓緊力，這樣能夠有效的確保平蓋與墊片的密封行，增強換熱器的密封效果。因此我們對平蓋除了需要滿足強度的要求外，還需要滿足限制撓度。

　　螺旋板換熱器的支撐環一般設計的都比較薄一些，中心流體的通道內無法設計定距柱或是定距泡。為了避免螺旋板換熱器的兩側流體通道受到壓力產生過大的變形或者開裂，要求我們在生產螺旋板換熱器的時候在中心流體通道內加裝一個支撐環，這樣可以有效的提高螺旋板換熱器的剛度。
